洗車裝置（使用說明書）

浙江森友環保成套設備有限公司

電話：400-826-9815 業務咨詢：0573-86806888

郵編：314305 網址：http//www.mwtb.cn

一、儀表及開關功能定義

二、注意事項

三、保養

一、儀表及開關功能定義

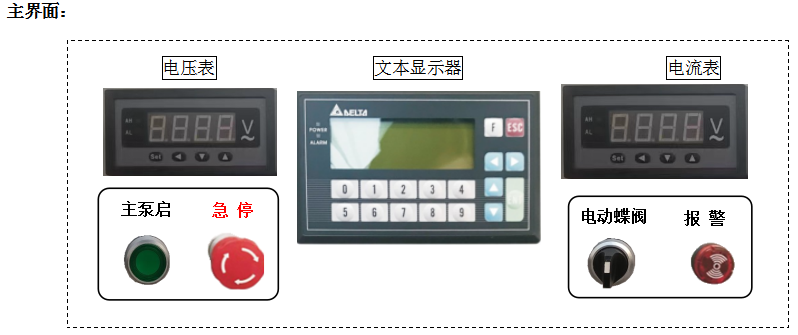

控制柜操作面板詳見圖表，具體功能定義如下：

電壓表：顯示R相與T相之間的電壓。

文本顯示器：參數設置及設備運行狀態提示。電流表：顯示設備運行的總電流。

1#水泵啟：按下按鈕，多級離心泵（供水泵）啟動（手動狀態可用）。

1#水泵停：按下按鈕，多級離心泵（供水泵）停止。

2#水泵啟：按下按鈕，水箱補水泵啟動（手動狀態可用）。

2#水泵停：按下按鈕，水箱補水泵停止。

排水閥: 按下按鈕，排水閥打開；再按下按鈕，排水閥關閉（手動狀態可用）。

手動/自動：選擇開關打到手動狀態，使用面板上的按鈕啟動停止設備；選擇

開關打到自動狀態，洗車裝置根據傳感器信號自動運行。報警：當洗車裝置出現故障時蜂鳴器發出報警聲。

急停：在緊急狀態下需停止設備時按下此按鈕，順時針轉動按鈕頭可復位。

文本顯示器操作說明

1、在任何頁面下返回上頁請按F鍵；換畫面時按前面相應的數字鍵。

2、設置參數時先按前面相應的數字鍵(密碼均為999999)，再輸入需要設定的數字，小數點按F，確認按ENT，退出按ESC。

界面操作說明：

序號	名稱	頁面	說明
1	主菜單	同按1和5設參主菜單幫助按6③參數設置監控④狀態監控⑧手動測試⑨I/O監控	在主菜單頁面下，同按1和5設置參數，幫助按6，按3鍵進入參數設置監控，按4進入狀態監控，按8進入手動測試，按9進入I/O監控。
2	參數設置	參數設置返回按F③洗車機參數④搖擺電機⑧通用參數⑨洗車間歇設置	在參數設置頁面下，返回按F，按3鍵進入洗車機參數設置，按4進入搖擺電機參數設置，按8進入通用參數設置，按9進入洗車間歇設置。常規狀態下不能修改。
3	狀態監控	停按9自動模式返回按F系統正常	在狀態監控頁面下，停止自動模式按9，返回按F。
4	手動測試	手動測試③啟補水泵④啟進水閥⑧啟排水閥	在手動測試參數設置頁面下，按3鍵啟動補水泵，按4啟動進水閥，按8啟動排水閥。
5	I/O監控	X0X1X2X3X4X5X6X7X10X11X12X13上頁按4返回按F2-1下頁按9	在 I/O監控頁面下，按4上一頁，返回按F，下頁按9。對I/O監控設置相應參數。
6	1#口洗車參數	1#口進參數延時啟時間：0.0秒1設##.#清洗總時間：0.0秒2設###.#上頁按4返回按F 下頁按9	在洗車參數設置頁面下，對1#口進設置相應延時啟動時間和清洗總時間參數。按4進入上一頁，返回按F，按9進入下一頁。其余口部設置同上。
7	搖擺電機	搖擺電機是否動作按1：跟隨動作搖擺電機手動控制按2：停止?fàn)顟B(tài)手動模式停機下可手動控制返回按F	在搖擺電機設置頁面下，對搖擺電機設置相應動作。返回按F。
8	通用參數	排水延開次數0 1設##排水延開T：：0.0秒2設###.#排水打開T：：0.0秒3設###.#上頁按4返回按F 下頁按9	在通用參數設置頁面下，對排水延開設置相應時間參數。按4進入上一頁，返回按F，按9進入下一頁。其余口部設置同上。
9	洗車間隙設置	洗車機啟間歇停止紅外中1#啟禁用總計時之和0.0設定和值1#啟禁用總計時之和0.0###.#1#紅外 0.0 秒2#紅外 0.0 秒	在洗車間歇設置頁面下，對洗車間歇設置相應時間參數。
